  • Mã sản phẩm: Quạt khí hóa BK5003 B-TOHIN MACHINE (JIANGSU) CO., LTD
  • Giá: Liên hệ
  • Lượt xem: 632
  • Thông tin sản phẩm
  • Bình luận

Quạt khí hóa BK5003 B-TOHIN MACHINE (JIANGSU) CO., LTD

10KPA - 80KPA Three Lobe Roots Blower BK5003 , Roots Air Blower





About BK



BK Roots Blower is a kind of product designed and manufactured according to the avanced technology.

This type blower is featured with simple structure and high volumetric efficiency.





Specifications:



Model

BK5003

Air capacity

1.77-7.38m3/min

Discharge differential pressure

10-80KPA

Rotary speed

850-2000rpm

Motor type

1.5-15KW

380/400/415/440V, 3PHASES, 50/60HZ

Motor brand

Standard: Siemens Beide or Wannan motor

Siemens and ABB motor for your option

Installation type

Standard: horizontal type.

Vertical type available for your option

N.W. of blower without motor

171 kg

Packing size Approx.

1.64*0.75*1.6m (length*width*height)

Features

1. Helical type timing gears for smooth operation

2. Compact, flexibility in installation gives users more choices.

3. Integral structure of impeller and shaft for stable operation

4. Adopt imported oil seals made from fluoric rubber with good wear

resistance and high-temperature resistance.

5. Low noise, low vibration and energy consumption.





Parameter sheet



Art No. Port
Dia
(MM)
Speed Inlet capacity (m3/min)and shaft power (KW)under various pressure
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW
BK5003 65(2.5") 850 2.75 0.97 2.47 1.61 2.25 2.45 2.07 2.77
1000 3.35 1.15 3.07 1.89 2.86 2.89 2.68 3.26
1150 3.96 1.32 3.67 2.18 3.46 3.32 3.28 3.75
1250 4.36 1.43 4.08 2.36 3.86 3.61 3.68 4.08
1350 4.76 1.55 4.48 2.55 4.27 3.89 4.08 4.4
1500 5.36 1.72 5.08 2.84 4.87 4.33 4.69 4.89
1600 5.77 1.83 5.48 3.03 5.27 4.62 5.09 5.22
1750 6.37 2.01 6.09 3.31 5.87 5.05 5.69 5.71
1850 6.77 2.12 6.49 3.5 6.28 5.34 6.1 6.03
2000 7.38 2.29 7.09 3.78 6.88 5.77 6.7 6.52



Art No. Port
Dia
(MM)
Speed Inlet capacity (m3/min)and shaft power (KW)under various pressure
0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW
BK5003 65(2.5") 850 1.92 3.38 1.77 3.98
1000 2.52 3.97 2.38 4.68
1150 3.12 4.57 2.98 5.38 2.85 6.39
1250 3.52 4.96 3.38 5.85 3.25 6.95
1350 3.93 5.36 3.79 6.32 3.65 7.51 3.53 8.47
1500 4.53 5.96 4.39 7.02 4.26 8.34 4.14 9.41
1600 4.93 6.36 4.79 7.49 4.66 8.9 4.54 10.03
1750 5.54 6.95 5.4 8.19 5.26 9.73 5.14 10.97
1850 5.94 7.35 5.8 8.66 5.67 10.29 5.54 11.6
2000 6.54 7.94 6.4 9.36 6.27 11.12 6.15 12.54

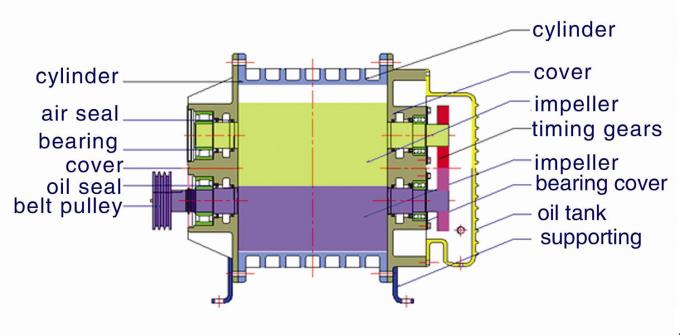

Structure of blower main body


Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing





Description of blower parts

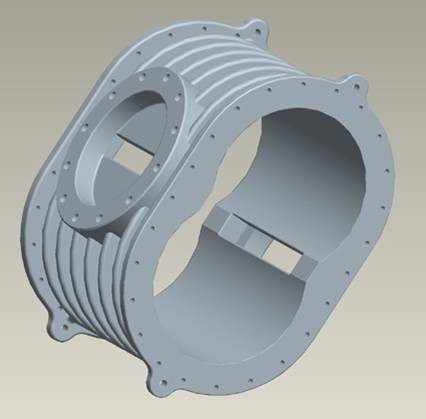

Casing

Made of Casting iron HT200

ENDLESS structure adopted for

 improving efficiency, one-time machined

by CNC center with high precision



Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing

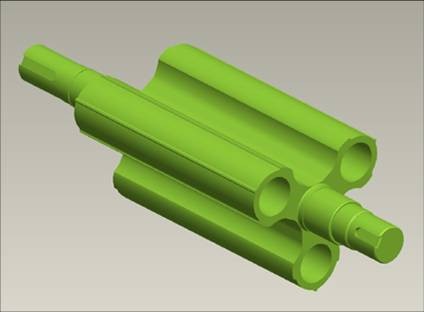

Rotor

(Shaft and impeller)

Made of Casting iron QT500

The impeller and shaft is cast as

 an integral part.

Adopting NC planer for machining

to achieve high precision

Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing

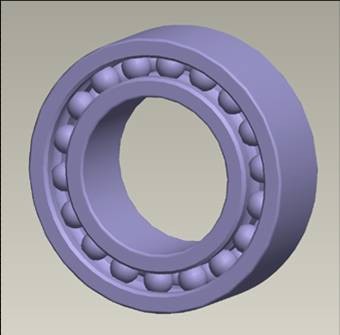

Gear end bearing

Made of GCr15

NSK brand, double-row angular

contact ball bearing, capable of

supporting axial load

Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing

Drive end bearing

Made of GCr15

NSK brand, cylindrical roller bearing

Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing

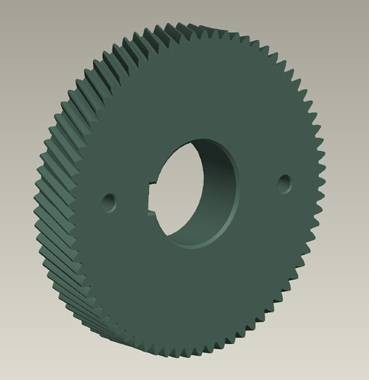

Gear

Made of 20CrMnTi

Bevel structure for more smoothly running

Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing

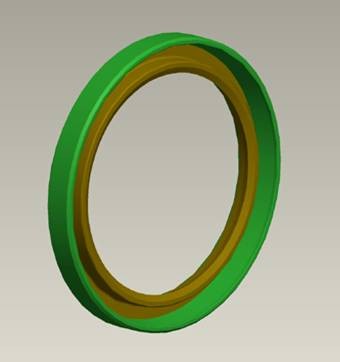

Oil seal

Made of fluoro rubber

CR brand, bears high temperature

and has a longer life.

Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing





Assembling drawing of blower package



Low Vibration 10KPA - 80KPA Three Lobe Roots Blower BK5003 For Pipe Clearing





Standard supply of scope



1. blower main body

2. pressure relieve valve

3. check valve

4. inlet silencer(with air filter)

5. outlet silencer

6. public base (with belt cover)

7. rubber flexible joint and shock pad

8. pulley

9. pressure gage

10. belt

11. bolts and nuts and other connection parts

12. motor



FAQ
1. What's the information should I provide when inquiry?
A: Air capacity
B: Pressure
C: Application
D: Use environment(Temperature, atmospheric pressure)
E: Do you need motor?
Or other specials you give us will be more appreciated.

2. What is your warranty?
Our warranty is 12 months after received the roots blower. During the warranty period, replace the damaged parts for free of charge. Out warranty period, to provide timely, high-quality technical services and price concessions spare parts to ensure continuous safe and high-quality equipment operation.

3. How long is the service life of roots blower?
In normal use environment
A- Service life of blower is more than 10 years.
B- Service life of Impeller is more than 60, 000 hours.
C- Service life of bearing is more than 50, 000 hours.
D- Service life of gear is more than 60, 000 hours.

4. What is your terms of packing?
A: Generally, we pack our goods in Fumigation Free Plywood Case. If you have legally registered patent, we can pack the goods in your branded boxes after getting your authorization letters.

5. How does your factory control product quality?
We have quality inspection department. Before sending out product, we check each product. If there is quality problem, we will produce new one.

6. What are your terms of payment?
1. TT 30% AS THE ADVANCE PAYMENT AND TT 70% AFTER INSPECTION BEFORE SHIPPING.
2.100% IRREVOCABLE L/C AT STGHT.
