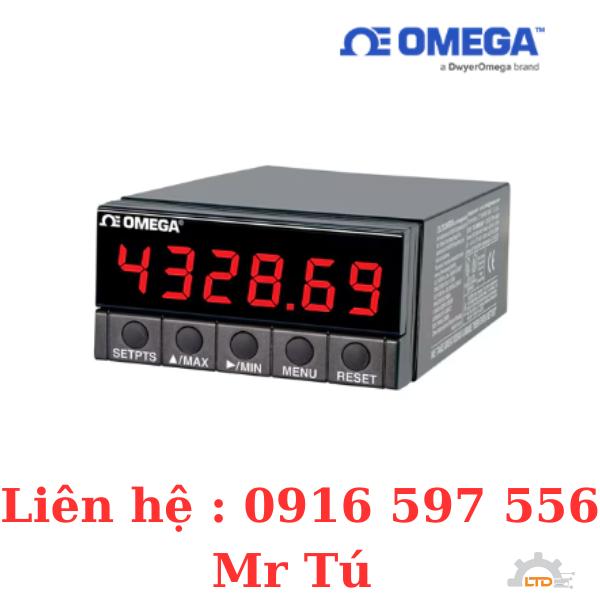

Dòng đồng hồ đo/bộ điều khiển kỹ thuật số OMEGA™ DP41 đã thiết lập tiêu chuẩn thế giới về độ chính xác và chất lượng trong các thiết bị đo lường công nghiệp. Các đồng hồ đo này có thể đo một phổ rộng các dải điện áp và dòng điện DC như 0-100 mV, 0 đến 5 Vdc, 0 đến 10 Vdc, 4 đến 20 mA, 0 đến 20 mA và nhiều hơn nữa cũng như đầu vào từ 9 loại cặp nhiệt điện và từ hầu hết các RTD, bộ chuyển đổi áp suất, cảm biến lực, máy đo ứng suất và biến trở. Các mẫu bao gồm DP41-U, bao gồm tất cả các loại đầu vào.

Các tính năng tiêu chuẩn bao gồm màn hình 6 chữ số; 5 phím nhấn ở mặt trước; 4 đầu ra cực thu hở; và báo động/điều khiển và đầu ra tương tự. Các dải đầu ra tương tự có thể cấu hình là 0 đến 20 mA, 4 đến 20 mA, 0 đến 5 Vdc và 0 đến 10 Vdc.

Kích thích trên bo mạch cho phép các đồng hồ đo này cấp nguồn cho hầu như bất kỳ cảm biến hoặc máy phát nào và 4 điểm đặt cung cấp cho người dùng nhiều khả năng kiểm soát/báo động. Cấu hình điểm đặt bao gồm hoạt động ở trên hoặc dưới; chốt hoặc không chốt; và độ lệch cao, độ lệch thấp hoặc độ lệch băng tần.

Với tùy chọn truyền thông nối tiếp RS232/485, người dùng có thể đặt các thông số hiển thị và đọc các giá trị hiện tại, tối đa và tối thiểu từ xa. Tùy chọn bo mạch DP40-R4 cung cấp bốn rơle, được kích hoạt bởi điểm đặt đã chọn.

THÔNG SỐ KỸ THUẬT
Độ chính xác: ±0,005% phạm vi +/- 5 lần đếm
Hệ số nhiệt độ khoảng: ±20 ppm
Phản hồi bước: 1 giây đến 99,9%
Độ chính xác định mức khi khởi động: 50 phút
Môi trường hoạt động: 0 đến 50°C (32 đến 122°F); 95% RH, không ngưng tụ Nhiệt
độ lưu trữ: -40 đến 85°C (-40 đến 185°F)
Nguồn điện: 115 hoặc 230 Vac, 49 đến 400 Hz; 10 đến 32 Vdc
Mức tiêu thụ điện: 6 W danh định, 10 W tối đa
Loại bỏ chế độ bình thường: 60 dB
Loại bỏ chế độ chung: 120 dB
Điện áp chế độ chung: 1500 Vp trên mỗi lần kiểm tra HV
Độ phân giải: 17 bit
Chuyển đổi: Kỹ thuật độ dốc kép
Tốc độ đọc: 3/giây hoặc 13/giây, 60 Hz; 3/s hoặc 12/s, 50 Hz
Màn hình: Đỏ hoặc xanh lá cây, 6 chữ số, 14 đoạn, cao 13,7 mm (0,54"); 4 chỉ báo cảnh báo
Kích thước: Cao 48 x Rộng 96 x Sâu 165 mm (1,89 x 3,78 x 6,5")
Đường cắt bảng điều khiển: Cao 45 x Rộng 92 mm (1,772 x 3,622"); 1 / 8 DIN
Trọng lượng: 574 g (1,27 lb)
Đầu ra điểm đặt: 4 cực thu hở cách ly; định mức 150 mA tại cực thu 1V, cực thu hở 30V
Tùy chọn 4 rơle: Rơle kép 5 A và rơle kép 3 A 0 đến 10V/0 đến 20 mA/4 đến 20 mA, người dùng có thể lựa chọn; cách ly 354 Vp; độ phân giải 15 bit; độ chính xác 0,1%; phản hồi bước 50 ms
Truyền thông RS232:Tốc độ truyền 300/600/1200/2400/4800/9600/19,2K baud; Kết nối RJ11 4 dây; có thể lập trình để truyền màn hình hiển thị dòng điện, trạng thái báo động, giá trị đầu vào đo được thực tế, giá trị min/max và trạng thái
Truyền thông RS485: Tốc độ truyền 300/600/1200/2400/4800/9600/19,2K baud; Kết nối RJ12 6 dây; có thể định địa chỉ từ 0 đến 199
Dải điện áp đầu vào: 0 đến 100 mV, 0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V, 0 đến 100V, ±50 mV, ±500 mV, ±5V, ±50V
Dải dòng điện đầu vào: 0 đến 20 mA, 4 đến 20 mA
Cấu hình đầu vào: Một đầu
Cực tính: Đơn cực/lưỡng cực, có thể lập trình
Điều chỉnh khoảng: 0,00001 đến 500.000, có thể lập trình
Điều chỉnh độ lệch: 0 đến 999.999 hoặc 0 đến -99.999, có thể lập trình
Các loại đầu vào cặp nhiệt điện: J, K, T, E, R, S, B, N, J
Đầu vào DIN RTD: Bất kỳ 6? đến 6 k? NIST hoặc DIN platinum và bất kỳ RTD tuyến tính nào
Kết nối RTD: 2, 3 hoặc 4 dây
Bảo vệ ngắt cảm biến: Tăng hoặc giảm, có thể lập trình
Kích thích cảm biến: 10V ở 30 mA; 24V ở 25 mA
